往復式壓縮機的工作過程

往復式壓縮機都有氣缸、活塞和氣閥。壓縮氣體的工作過程可分成膨脹、吸入、壓縮和排氣四個過程。

例：單吸式壓縮機的氣缸，這種壓縮機只在氣缸的一段有吸入氣閥和排除氣閥，活塞每往復一次只吸一次氣和排一次氣。

（1） 膨脹：當活塞向左邊移動時，缸的容積增大，壓力下降，原先殘留在氣缸中的余氣不斷膨脹。

（2） 吸入：當壓力降到稍小于進氣管中的氣體壓力時，進氣管中的氣體便推開吸入氣閥進入氣缸。隨著活塞向左移動，氣體繼續進入缸內，直到活塞移至左邊的末端（又稱左死點）為止。

（3） 壓縮：當活塞調轉方向向右移動時，缸的容積逐漸縮小，這樣便開始了壓縮氣體的過程。由于吸入氣閥有止逆作用，故缸內氣體不能倒回進口管中，而出口管中氣體壓力又高于氣缸內部的氣體壓力，缸內的氣體也無法從排氣閥跑到缸外。出口管中的氣體因排出氣閥有止逆作用，也不能流入缸內。因此缸內的氣體數量保持一定，只因活塞繼續向右移動，縮小了缸內的容氣空間（容積），使氣體的壓力不斷升高。

（4） 排出：隨著活塞右移，壓縮氣體的壓力升高到稍大于出口管中的氣體壓力時，缸內氣體便頂開排出氣閥的彈簧進入出口管中，并不斷排出，直到活塞移至右邊的末端（又稱右死點）為止。然后，活塞又開始向左移動，重復上述動作?；钊诟變?nèi)不斷的往復運動，使氣缸往復循環的吸入和排出氣體?；钊拿恳淮瓮鶑?fù)成為一個工作循環，活塞每來或回一次所經過的距離叫做沖程。

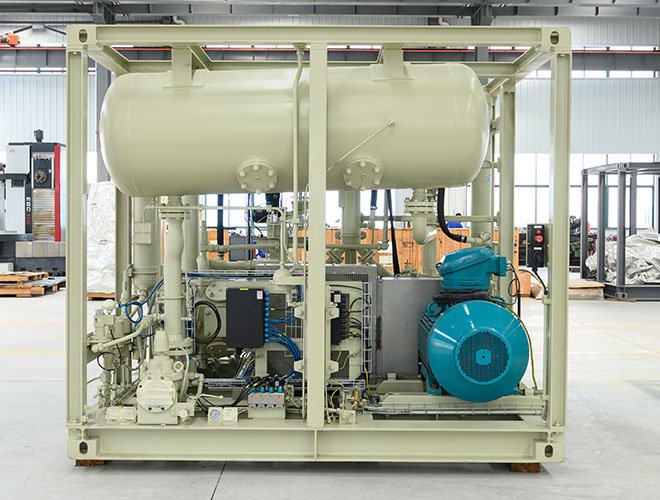

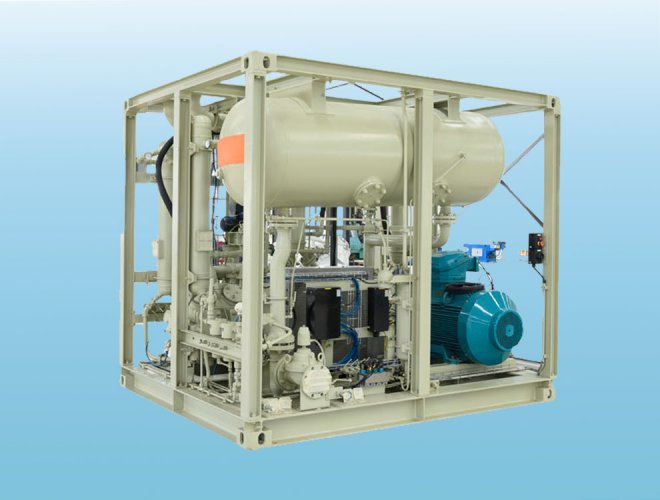

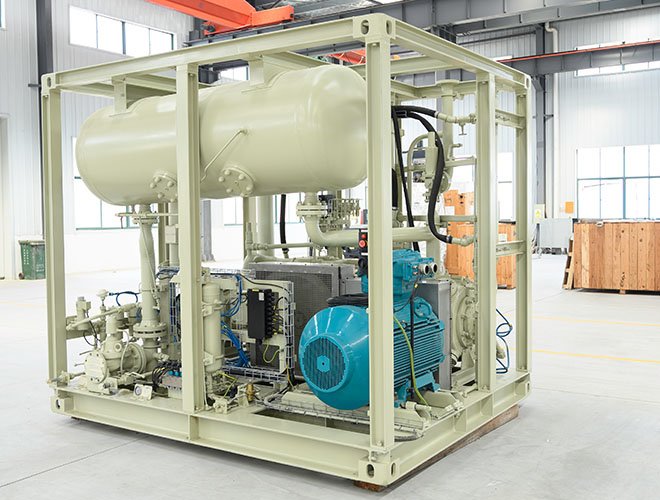

設備技術參數：

型    號：LKCHJ-系列

入口壓力：5—20MPa

出口壓力：35—90 MPa

排    量：300—900Nm3/h

壓縮級數：4級

驅動方式：電機帶動連桿

電機功率：50-180KW
